欧版颚式破碎机

发布日期:2019-09-17 16:46:42 浏览次数:300

进料粒度:≤1200mm

生产能力:15-1000t/h

适合物料:河卵石、花岗岩、玄武岩、铁矿石、石灰石、石英石、辉绿岩、铁矿、金矿、铜矿等

应用领域:砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等

24小时咨询电话:185 9569 9681

在线咨询

产品介绍

欧版颚式破碎机
欧版颚式破碎机


PEW欧版颚式破碎机简介:

  世界上首台颚式破碎机诞生在二次工业革命的美国,由此拉开了机械破碎石头生产砂石骨料的时代,经过100多年发展,颚式破碎机不断改进,复摆型颚式破碎机、简摆型颚式破碎机、双肘颚式破碎机等新型设备不断涌现,集科技大成的欧版颚式破碎机成功问世,成为矿山机械市场上广受欢迎的颚式破碎机类型。

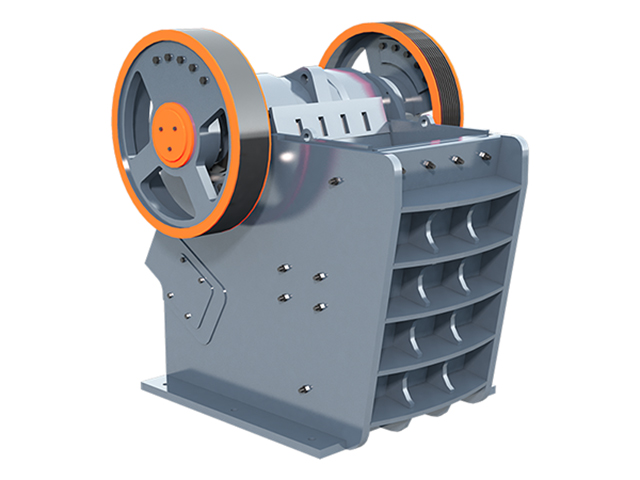

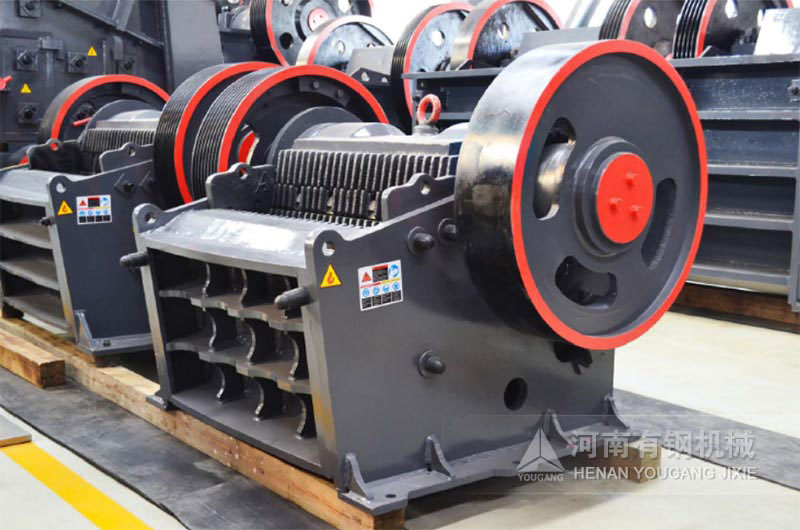

PEW欧版颚式破碎机实拍
欧版鄂破价格

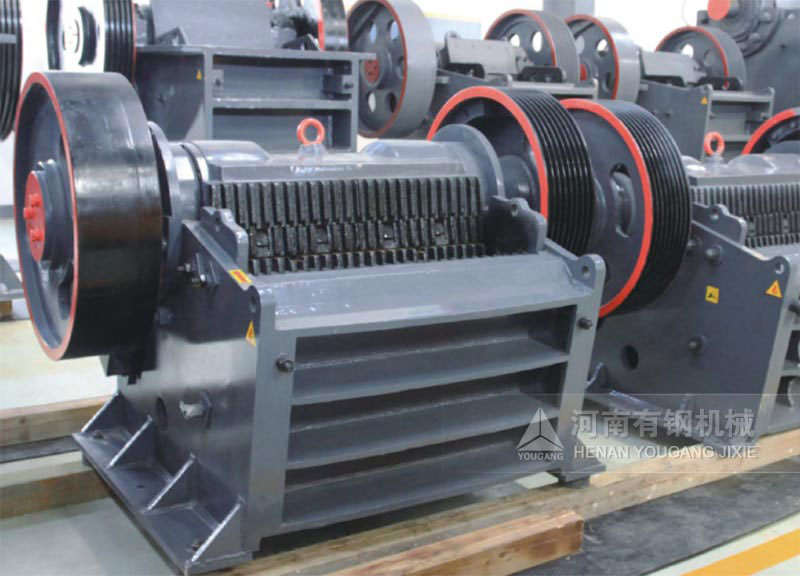

欧版鄂破车间实拍


鄂式碎石机厂家
鄂式碎石机厂家实拍现货


  通常市面上的传统PE、PEX系列颚式破碎机产量单机一般为3-500吨/小时,欧版颚式破碎机和普通鄂破在同等功率下,产量大大超过普通鄂破机。在石料生产线中PEW粗破颚式破碎机一般作为使用一段破碎机使用,二级破碎机可以采用PEW细颚式破碎机或者圆锥破碎机、反击破碎机、锤式破碎机等,三级破碎机一般用立式冲击破碎机或者对辊破碎机等。根据客户对骨料粒型要求的不同,配置不同的生产工艺。

  PEW欧版颚式破碎机是一款技术非常先进的机器,性能非常优异,比普通的机器性能更优越,结构的设计更科学合理,设备的运行参数、结构形式、维护调整等方面比传统机器更加具有优势,非常适合用于固定式破碎生产和移动破碎站。


欧版颚式破碎机破碎的原料
欧版颚式破碎机适用物料


欧版鄂破生产砂石骨料
欧版颚式破碎机破碎成品效果


欧版颚式破碎机销售业绩和案例展示

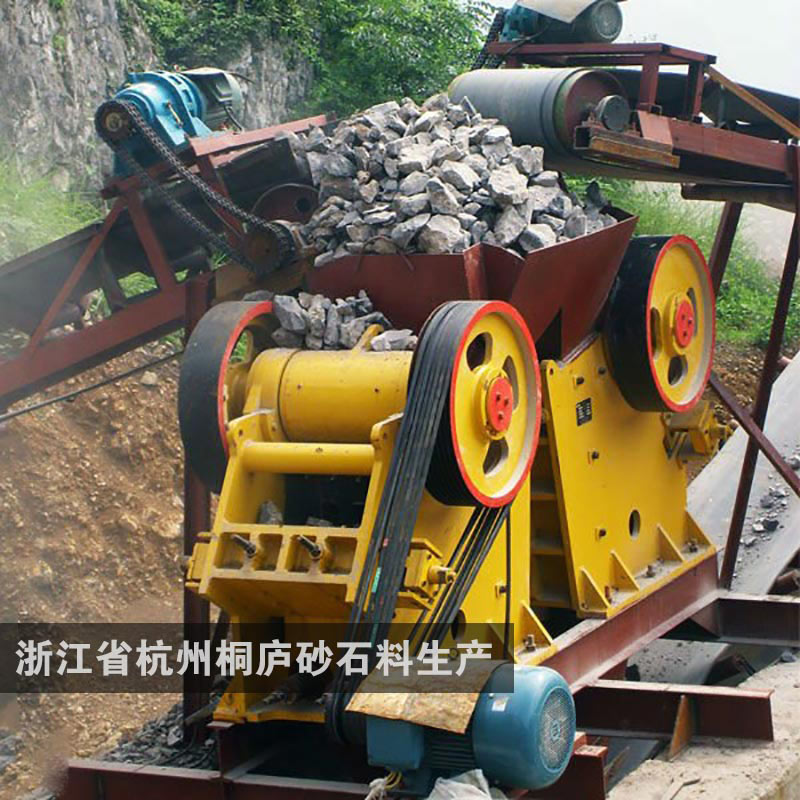

欧版鄂破在浙江桐庐砂石厂高速公路用料项目
桐庐时产500吨砂石料生产现场


【项目名称】:浙江省杭州市桐庐县时产500吨砂石料生产线

  【客户情况】:该项目是由茅迪集团投资建设的新项目,项目规模5000吨/天。该生产线的主机设备采购自我公司,由粗碎PEW型欧版颚破和中碎HP系列液压多缸圆锥破、细碎VSI立式冲击破碎机、XL螺旋洗砂机组成。该生产线主机设备,进料尺寸大不易堵料,成品粒型优良。

  【生产情况】:加工物料为花岗岩,成品规格:0-4.75mm、5-10mm、10-20mm、20-30mm、30-40mm

  【成品应用】:高速公路用石子、铁路道渣、机场跑道专用石子

  【生产能力】:5000吨/天

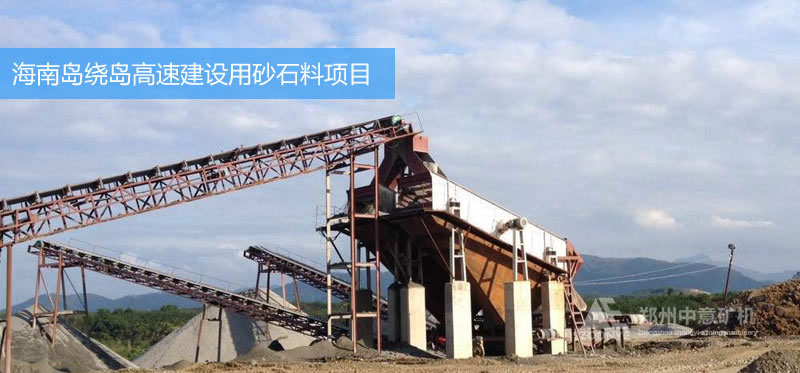

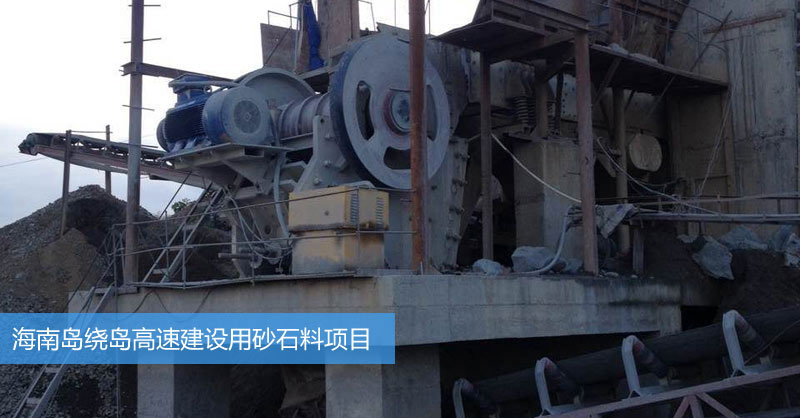

海南岛绕城高速建设用砂石料生产项目
海南岛绕岛高速建设用砂石料项目


日产1万吨砂石料线采用欧版鄂破+多缸液压圆锥破碎机



【项目名称】:海南岛绕岛高速砂石料生产项目

  【客户情况】:中铁十四局高速公路建设项目部我公司购买了两套砂石生产线,用于花岗岩和玄武岩加工生产线,包括PEW新型欧版颚破2台,HP多缸液压圆锥破4台,VSI制砂机8台,该项目生产能力大,产量达到10000吨/天,使用效果很好。

  【生产情况】:加工物料为辉绿岩,成品规格:0—6mm,6—16mm,16—26mm以及26—31.5mm

  【生产能力】产量:10000吨/天

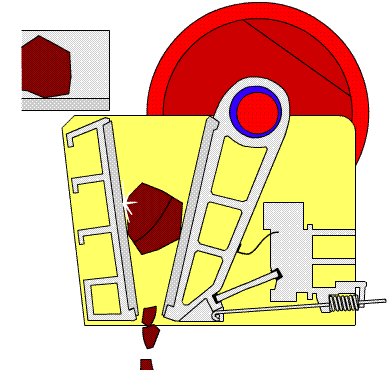

  PEW欧版颚式破碎机工作原理:

欧版颚式破碎机工作原理

  欧版颚式破碎机破碎方式为曲动挤压型。电动机驱动皮带和皮带轮,通过偏心轴使动颚前后上下摆动,当动颚推动动颚板向定颚板运动时,物料被压碎或劈碎。当动颚和动颚板在偏心轴、弹簧的作用下后退时,先前已被压碎或劈碎的物料从颚板的下部排料口排出。随着电动机连续转动而破碎机动颚作周期性地压碎和排泄物料,实现批量生产。

  PEW欧版颚式破碎机优异性能和组成:

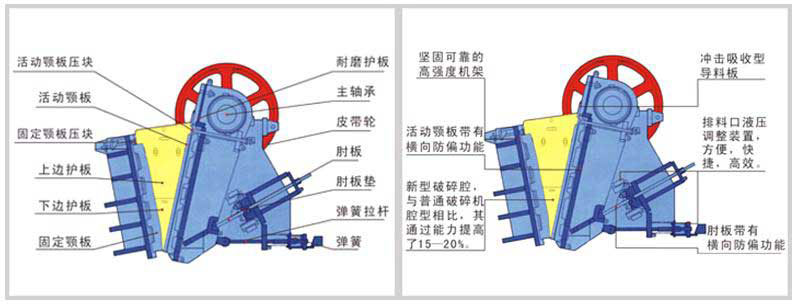

欧版颚式破碎机结构组成部分
欧版鄂破结构图


  1、经过优化的腔型设计

  欧版颚式破碎机破碎腔是机器的心脏和工作区,适当的进料口长宽比能够确保少的堵料,并降低破碎机的高度。

  2、比传统鄂式破碎机能生产更细的骨料

  大冲程、合适的转速和飞轮惯性,以及大破碎利用能保证了更好的破碎性能,在小的排料口下生产,PEW欧版颚式破碎机可以生产出更细的骨料。

  3、为特定的物料破碎提供合适的颚板

  为了发展PEW欧版颚式破碎机在各种领域的性能,包括传统的采石场、金属矿山、砾石以及废弃水泥路面混凝土和桥梁结构破碎回收利用等,我厂开发出了多种颚板。颚板牙型和厚度不断优化,并选择合适的锰钢合金材料,即提高了产量又降低了成本。我厂为客户的其他特殊用途开发定制颚板和衬板。

  4、坚固耐用的破碎机轴承

  PEW欧版颚式破碎机装有比其他同规格的颚式破碎机更大更耐用的偏心轴轴承。其更高的承载能力和有效的迷宫式密封使轴承使用寿命大大延长。

  5、操作方便,实现自动化

  欧版颚式破碎机的设置可以在电控柜操作,破碎机的轴承润换可以自动完成,轴承温度、破碎机转速和破碎腔料位都可以监测并完成集成在自动化系统里。

  6、颚板顶部衬板有效保护轴系部件,无需导料溜槽,进料更顺畅。

  7、箱形结构的动鄂和定鄂,强度高,重量轻。

  8、颚板经压板固定在动鄂或者定鄂上,颚板与鄂体之间有衬板保护。使铸造的鄂体不会被磨损。

  9、焊缝避开应力集中区。

  PEW欧版颚式破碎机和PE普通鄂破的区别:

欧版颚式破碎机优异对比

  1、欧版破碎机破碎腔采用对称"V"形结构,使实际进料口宽度与名义进料口宽度相一致,同等规格下,欧版鄂破产量进料尺寸和产量大于PE鄂破,对称破碎腔:实际进料口开度等于名义进料口开度,传统破碎腔:实际进料口开度小于名义进料口开度,如图所示:

  2、与老一代颚式破碎机相比,PEW欧版颚式破碎机增加了自身的强度,减轻了设备自重,其高产和低成本使之成为广大用户青睐的颚式破碎机。

技术参数

型号规格 进料口尺寸(mm) 排料口调整范围(mm) 处理能力(m3/h) 电机功率(kw) 外形尺寸(长×宽×高) 重量
PEW1108 1050×800 75-200 140-500 132 2950×2100×3000 23.7
PEW1208 1200×800 75-250 160-700 160 3000×2400×3000 31.2
PEW1211 1200×1100 125-250 300-750 160 3300×2400×3500 40.6
PEW1312 1300×1150 125-250 300-850 160 3710×2600×3800 45.8
PEW1511 1500×1100 125-300 350-1000 200 4100×3000×4000 65.4
PEW1513 1500×1300 150-300 400-1000 200 4300×3000×4200 76.6
PEW1518 1500×1800 310-360 520-1100 280 7460×6235×4249 132
